Tích hợp Hệ thống Báo cháy vào HVAC: Giải pháp Sống còn trong Phòng cháy Chữa cháy Hiện đại

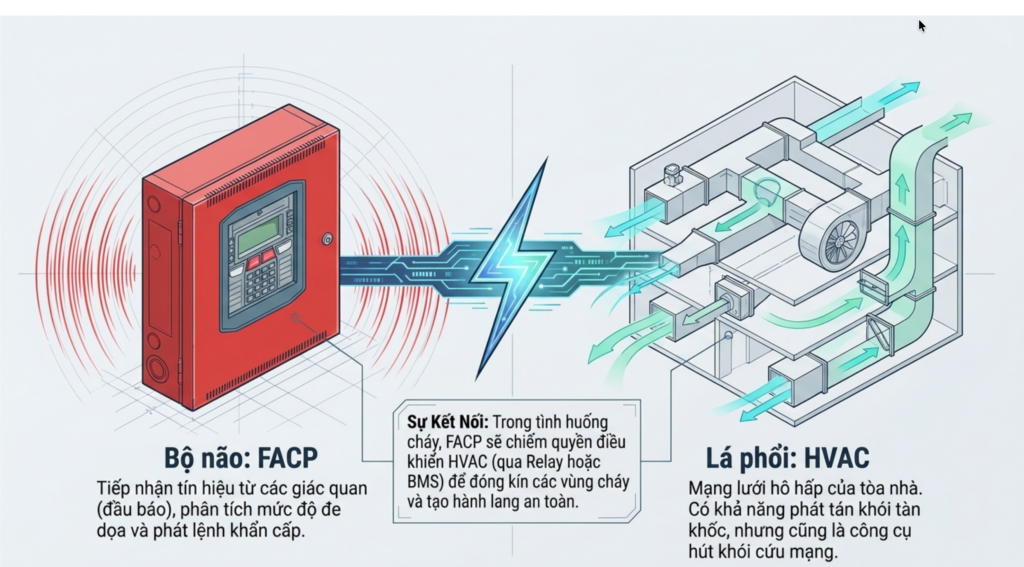

Trong thiết kế cơ điện (MEP) cho các tòa nhà cao tầng và nhà máy công nghiệp, việc kết nối giữa hệ thống Báo cháy (Fire Alarm) và hệ thống Thông gió – Điều hòa không khí (HVAC) không chỉ là yêu cầu kỹ thuật mà còn là yếu tố quyết định đến an toàn sinh mạng. Khi hỏa hoạn xảy ra, chính sự phối hợp nhịp nhàng này sẽ giúp ngăn chặn khói độc lan truyền và tạo điều kiện cho việc thoát nạn.
1. Tại sao cần tích hợp Báo cháy và HVAC?
Hệ thống HVAC thông thường được thiết kế để luân chuyển không khí. Tuy nhiên, trong đám cháy, các đường ống gió vô tình trở thành “con đường cao tốc” dẫn khói và lửa lan sang các khu vực khác. Việc tích hợp giúp:
- Ngăn chặn khói lan truyền: Tự động đóng các van chặn lửa (Fire Dampers) và dừng các thiết bị thổi gió.
- Hỗ trợ thoát nạn: Kích hoạt hệ thống tăng áp cầu thang và hút khói hành lang.
- Bảo vệ tài sản: Giới hạn khu vực ảnh hưởng của đám cháy.
2. Các kịch bản tích hợp phổ biến
Dựa trên các tiêu chuẩn như NFPA 90A và NFPA 72, quy trình tích hợp thường tập trung vào các thiết bị cốt lõi sau:

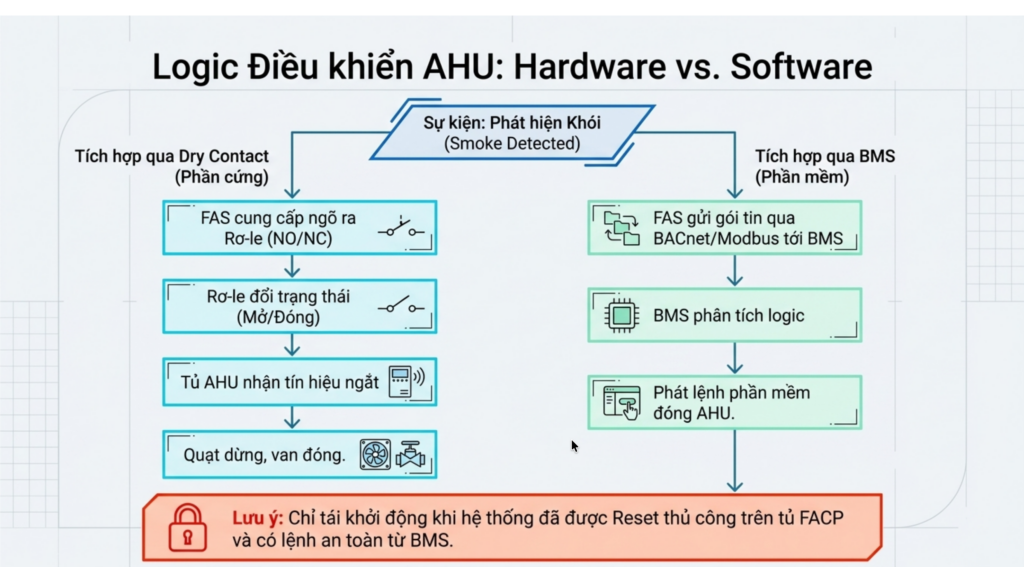

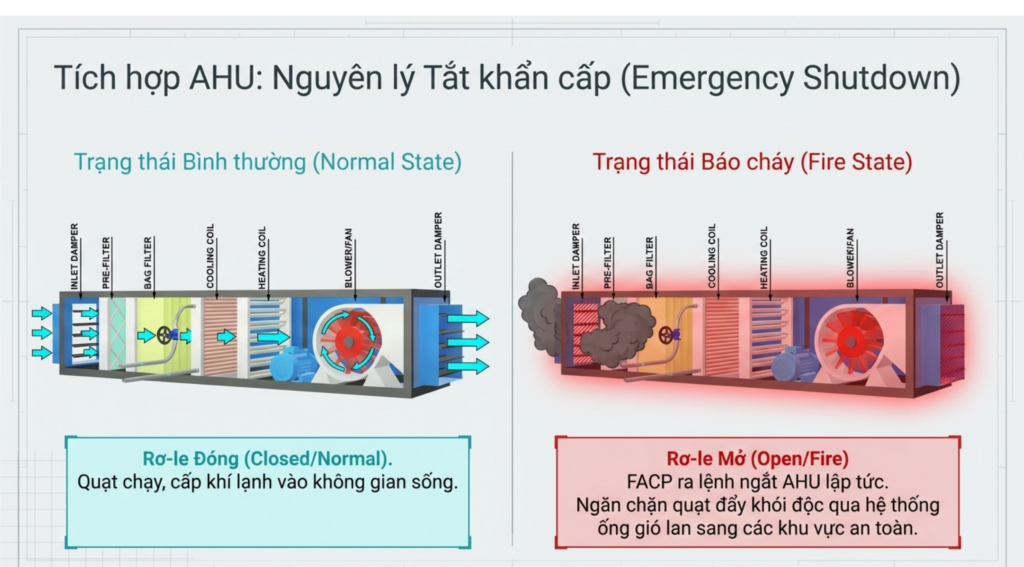

Hệ thống AHU (Air Handling Units)
Khi đầu báo khói trong đường ống (Duct Smoke Detector) hoặc hệ thống báo cháy trung tâm kích hoạt:
- Tín hiệu từ tủ điều khiển báo cháy (FACP) sẽ gửi lệnh dừng quạt AHU ngay lập tức.
- Mục đích: Tránh việc quạt tiếp tục thổi khói từ khu vực cháy sang các khu vực sạch.
Van chặn lửa và khói (Motorized Fire/Smoke Dampers)
- Các van này được lắp đặt tại các vị trí đường ống xuyên qua tường ngăn cháy.
- Khi có báo cháy, rơ-le điều khiển sẽ ngắt nguồn điện hoặc gửi tín hiệu để lò xo tự động đóng van lại, ngăn lửa và khói đi xuyên qua tường.

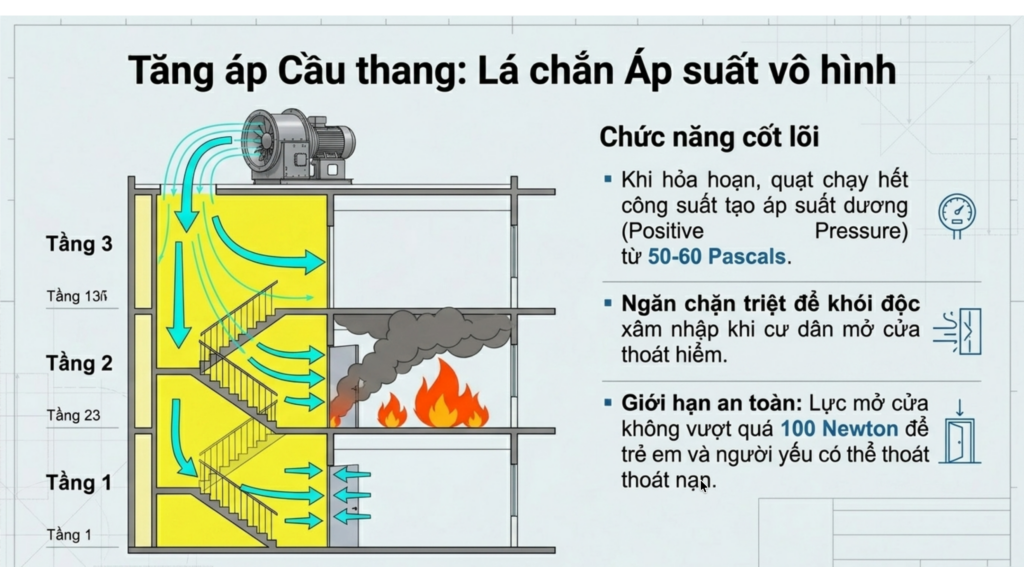

Hệ thống tăng áp cầu thang (Staircase Pressurization)
- Đây là phần quan trọng nhất trong việc cứu hộ. Khi có cháy, quạt tăng áp sẽ hoạt động để duy trì áp suất dương trong buồng thang bộ.
- Tác dụng: Ngăn không cho khói lọt vào lối thoát hiểm duy nhất của cư dân.
Thông gió hầm để xe (Car Parking Ventilation)
- Trong điều kiện bình thường, quạt hoạt động dựa trên cảm biến CO để tiết kiệm điện.
- Khi có tín hiệu báo cháy (Fire Mode): Hệ thống sẽ bỏ qua các cảm biến CO, kích hoạt quạt hút khói và quạt đẩy (Jet fans) hoạt động 100% công suất để loại bỏ khói độc ra ngoài.
3. Tiêu chuẩn quốc tế tham chiếu
Để đảm bảo hệ thống vận hành tin cậy, các kỹ sư cần tuân thủ:
- NFPA 90A: Tiêu chuẩn về lắp đặt hệ thống điều hòa không khí và thông gió, tập trung vào việc ngăn chặn sự lan truyền khói lửa qua đường ống.
- NFPA 72: Mã báo cháy và tín hiệu quốc gia, quy định cách thức các thiết bị báo cháy tương tác và điều khiển các hệ thống an toàn khác.

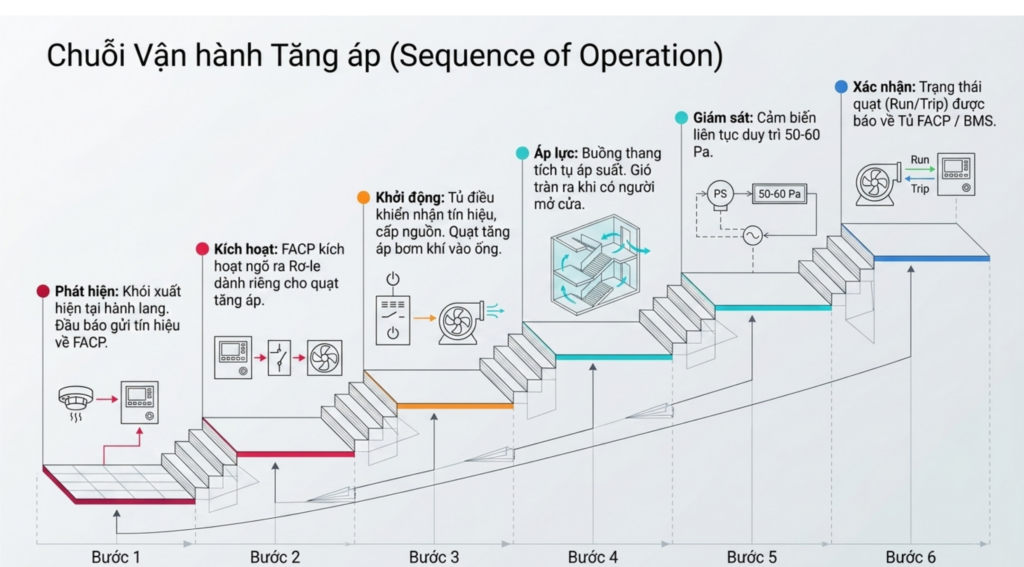

4. Quy trình vận hành (Sequence of Operation)
Một kịch bản vận hành tiêu chuẩn thường diễn ra như sau:

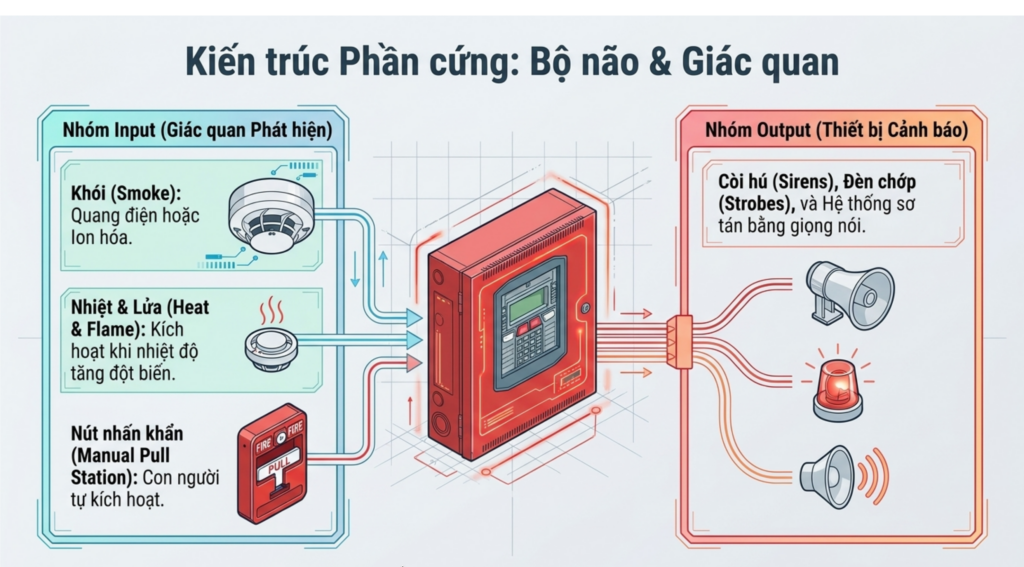

- Phát hiện: Đầu báo khói/nhiệt gửi tín hiệu về tủ trung tâm FACP.
- Xử lý: FACP xác nhận tín hiệu cháy thực và kích hoạt các module điều khiển.
- Tác động: * Dừng quạt AHU, quạt cấp gió tươi.
- Đóng van chặn khói tại khu vực có cháy.
- Kích hoạt quạt hút khói sự cố và quạt tăng áp cầu thang.
- Giám sát: Trạng thái của quạt (Chạy/Dừng) và van (Đóng/Mở) phải được phản hồi về trung tâm để người vận hành kiểm soát.
Kết luận
Việc tích hợp Fire Alarm và HVAC là một bài toán kỹ thuật phức tạp đòi hỏi sự phối hợp chặt chẽ giữa các đơn vị thiết kế và nhà thầu. Hiểu rõ các nguyên lý và tiêu chuẩn không chỉ giúp tối ưu hóa hệ thống mà còn đảm bảo tòa nhà luôn trong trạng thái sẵn sàng ứng phó với mọi tình huống khẩn cấp.
Hy vọng bài viết này cung cấp cái nhìn tổng quan hữu ích cho các anh chị em đang làm trong lĩnh vực HSE, PCCC và MEP.
